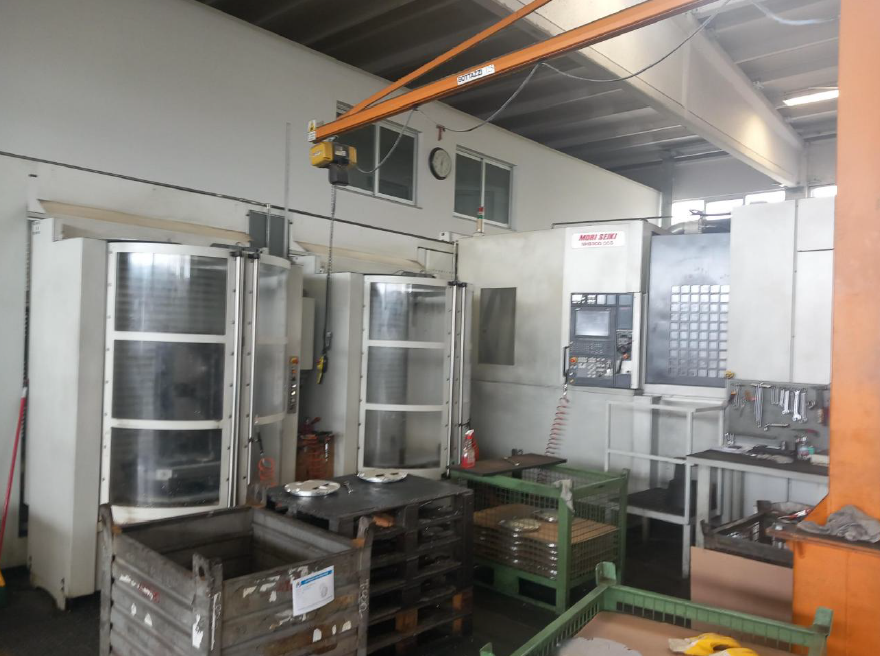

MORI SEIKI NH 6300 DCG + Fastems FPC 1500

SPECIFICHE TECNICHE:

MARCA: MORI SEIKI
MODELLO: NH-6300 DCG
CATEGORIA: Centro di lavoro orizzontale
ANNO DI COSTRUZIONE: 2007 luglio
CONTROLLO CNC: MORI SEIKI MSX.701- II
PESO MACCHINA (kg): 19000
INGOMBRO MACCHINA (lungh. x larg. x alt.) (mm): 5.640 x 3.710 x 3.270
NUMERO DI ASSI: 4
DICHIARAZIONE CE: SI

MANDRINO
Dimensione cono: BT-50
Velocità Mandrino (giri/min): 10.000
Potenza motore mandrino (cont./30 minuti) (kW): 25/30

CAPACITA’ DI LAVORO
Asse X (mm): 900
Asse Y (mm): 800
Asse Z (mm): 980
Distanza centro mandrino – superficie pallet: 100 – 900
Distanza naso mandrino – centro pallet: 100 – 1.080
Dimansioni max pezzo (diam. x altezza) (mm): Ø 1.000 x 1.300

AVANZAMENTI
Avanzamenti rapidi asse X/Y/Z (mm/min): 50.000
Avanzamenti in lavoro assi X/Y/Z (mm/min): 1 – 50.000
Motori avanzamento (kW): X,Z: 7,0 | Y: 5,5

TAVOLA
Dimansione tavola (mm): 630 x 630
Numero di stazioni: 2 stazioni con 1 pallet cad.
Capacità di carico della tavola (kg): 1.200
Rotazione tavola: IV ASSE IN CONTINUO

CAMBIO UTENSILE
Cono utensile: BT-50
Codolo: Tipo Mori Seiki 90°
Capacità magazzino utensili: stazioni 180
Diametro massimo utensile (con stazioni adiacenti piene) (mm): Ø 300 / Ø110
Lunghezza massima utensile (mm): 630
Peso massimo utensile (kg): 30

ACCESSORI
Vasca e convogliatore di truciolo
Pompa ad alta pressione per refrigerante attraverso la linea mandrino A 50 BAR ( con filtro a carta)
Condizionatore per linea mandrino e trasformatore
Set di coduli N. 200
Manuali, Schemi Elettrici
Controllo rottura utensili in magazzino
Sistema di palletizazione Fastems mod FPC 1500 a 10 posizioni ( 5+5 ) due stazioni di carico e scarico
Predisposizione per aspirazione
